Isuzu D-Max 2007-2010 Fuse and Relay diagram

Quickly identify and replace blown fuses with our comprehensive Isuzu D-Max 2007-2010 Fuse and Relay guide. This page provides detailed diagrams, amperage ratings, and functional descriptions for all primary and secondary electrical protection centers.

Key Fuse Box Locations Covered:

  • Main Engine Bay Block: Protects high-draw circuits including Headlamps (Hi/Lo), Wipers, and the ABS system.

  • Interior Dashboard Panel: Houses fuses for cabin electronics like the Audio/ACC, Instrument Meter, and Cigarette Lighter.

  • Secondary Relay Blocks: Includes critical relays for the Starter, A/C Compressor, and Fuel Heater for 4JJ1/4HK1 engines.

Essential Wiring & Protection Data:

  • Engine Management: Full details for ECM (10A) and ECU (BATT) fuses to resolve no-start issues.

  • Lighting Circuits: Individual mapping for Stop Lamps, Tail Lamps, and Cornering Lamps.

  • Power Accessories: Schematics for Power Windows, Door Locks, and Mirror Heaters.

  • Transmission Control: Relay and fuse assignments for the TCM (A/T Models) and Parking/Neutral sensors.

Why Use This Technical Guide?

Understanding your Isuzu D-Max fuse layout is the first step in diagnosing electrical failures. Whether you are fixing a dead Blower Motor, a non-functional Horn, or troubleshooting the SCR system, our factory-accurate tables ensure you use the correct amperage (10A, 15A, 20A, or 25A) every time.

Download
Fuse and Relay diagram print version
Isuzu D-Max 2007-2010.
Engine: C24SE, HFV6, 4JH1-TC, 4JA1T (L), 4JJ1-TC / 4JK1-TC
Fuse and Relay.pdf
Adobe Acrobat Document 632.5 KB

Relay and Fuse Box Location

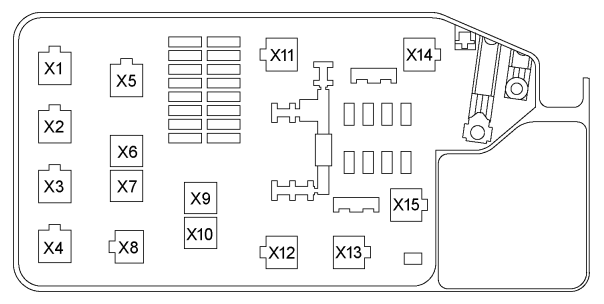

Relay and Fuse Box Engine Room

RELAY (C24SE) RELAY (HFV6) RELAY (4JA1T(L)) RELAY (4JJ1-TC/4JK1-TC)
X1 Tail Light Fog Light
X2 Fuel Pump Tail Light
X3 Horn
X4 Dimmer
X5 Glow
X6 Starter H/Light
X7 H/Light / Cond Fan H/Light CSD Starter Cut
X8 Starter
X9 Frt Fog Lamp Cond Fan
X10 Cond Fan Transmission
X12 Starter Cut ECM Main ECM Main
X13 Starter Cut / H/Light F/Pump Cond Fan F/Pump
X14 A/C Comp Starter Cut A/C Comp
X15 Thermo Starter Thermo

Relay and Fuse Box Cabin

Connector No. Relay name
B7 REAR DEFOGGER
B8 POWER WINDOW
B40 NO RELAY

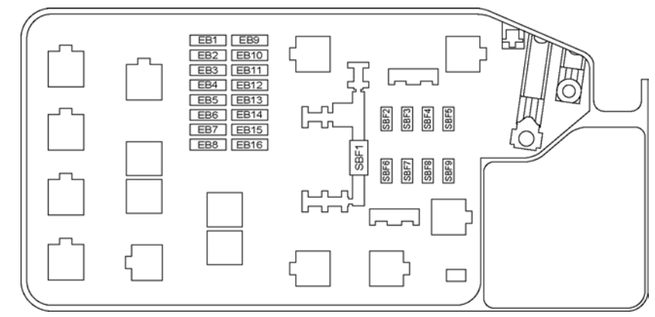

Fuse and Slow Blow Fuse Location

Fuse

C24SE HFV6 4JH1-TC 4JA1T (L) 4JJ1-TC / 4JK1-TC
EB1 15A ECM 15A ECM 10A ACG (S)
EB2 15A 02 SENS PRE 10A ECM (B)
EB3 10A ECM (B) 10A F/PUMP
EB4 10A ACG (S) 10A TCM PIM B 10A ECM 10A ENGINE
EB5 10A H/L (RH) HI 10A H/L (RH) HI 10A H/L (RH) HI 10A H/L (RH) HI
EB6 10A H/L (LH) HI 10A H/L (LH) HI 10A H/L (LH) HI 10A H/L (LH) HI
EB7 10A H/L (RH) LOW 10A H/L (RH) LOW 10A H/L (RH) LOW 10A H/L (RH) LOW
EB8 10A H/L (LH) LOW 10A H/L (LH) LOW 10A H/L (LH) LOW 10A H/L (LH) LOW
EB9 20A F/PUMP 20A TRAILER
EB10 10A SENSOR 20A COND FAN 20A COND FAN
EB11 10A TAIL (RH)
EB12 10A ILLUMI & TAIL LH
EB13 10A A/C
EB14 10A 4WD
EB15 10A HORN
EB16 10A HAZARD

Slow Blow Fuse

C24SE HFV6 4JH1-TC 4JA1T (L) 4JJ1-TC / 4JK1-TC
SBF1 100A MAIN 80A MAIN 120A MAIN
SBF2 20A FRT FOG 40A ABS1 40A ABS1
SBF3 60A RAD. FAN 30A ABS2 20A ABS2
SBF4 20A COND. FAN 20A F/PUMP 30A ECM 20A CON FAN 40A ECM
SBF5 40A IG 1
SBF6 30A BLOWER
SBF7 20A FRT FOG 40A ABS1 20A FRT FOG
SBF8 30A BLOWER 20A ABS2 60A GLOW 50A GLOW 60A GLOW
SBF9 50A IG 2 60A IG 2 50A IG 2 60A IG 2

Fuse Box

NO. Capacity Indication on label
C1 10A STARTER
C2
  10A TRAILER *3
C3 10A ELEC IG
C4 10A TURN
C5 10A ABS/4WD
C6 10A ENGINE
  10A ECU *4
C7 15A TCM/IG COIL/
  10A GLOW ENGINE *4
C8 10A SRS
C9 20A FRT WIPER
C10 15A BACKUP
C11 10A AUDIO
C12 20A CIGAR/ACC SOCKET
C13 15A AUDIO (+B)
C14 10A METER
C15 15A STOP
C16
C17 10A ROOM
C19 10A METER (+B)
C21 20A DOOR LOCK
C22
C22 10A ANTI THEFT *5

SLOW BLOW FUSE

NO. Capacity  Indication on label
C18 20A RR DEF
C20 30A POWER WINDOW

Notes to the table:

*3 — HFV6 (Australia)

*4 — HFV6

*5 — 4JJ1-TC (Europe)
